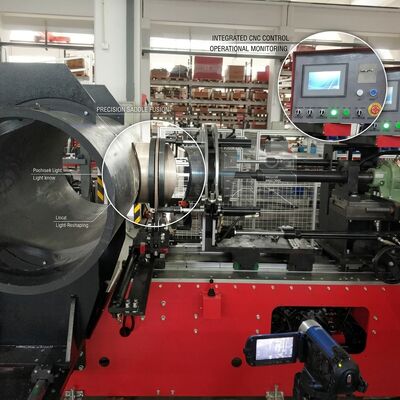

CNC 1600MM Eyer Kıskaçlı Montaj İmalat Makinesi Otomatik Dal Eyer 380V Çift İstasyon CE

Büyük ölçekli boru hattı altyapı projeleri için tasarlanan CNC 1600MM Eyerlek Bağlantı Parçası Üretim Makinesi, otomatik dal bağlantısı üretiminin üst düzeyini temsil eder. Bu CE sertifikalı, 380V ile çalışan CNC sistemi, 800MM ila 1600MM ana boru çaplarını işler, bu da onu büyük su iletim hatları, büyük çaplı gaz dağıtım başlıkları ve endüstriyel soğutma sistemleri için ideal çözüm haline getirir.

Makine, 10 inç renkli dokunmatik ekrana sahip endüstriyel sınıf bir Siemens PLC kontrol sistemi kullanır, çok dilli operatör arayüzü ve tarifeye dayalı füzyon parametresi yönetimi sunar. Her boru boyutu ve malzeme kombinasyonu, önceden doğrulanmış bir tarif olarak kaydedilebilir, bu da kurulum süresini azaltır ve vardiya değişiklikleri boyunca parametre giriş hatalarını ortadan kaldırır.

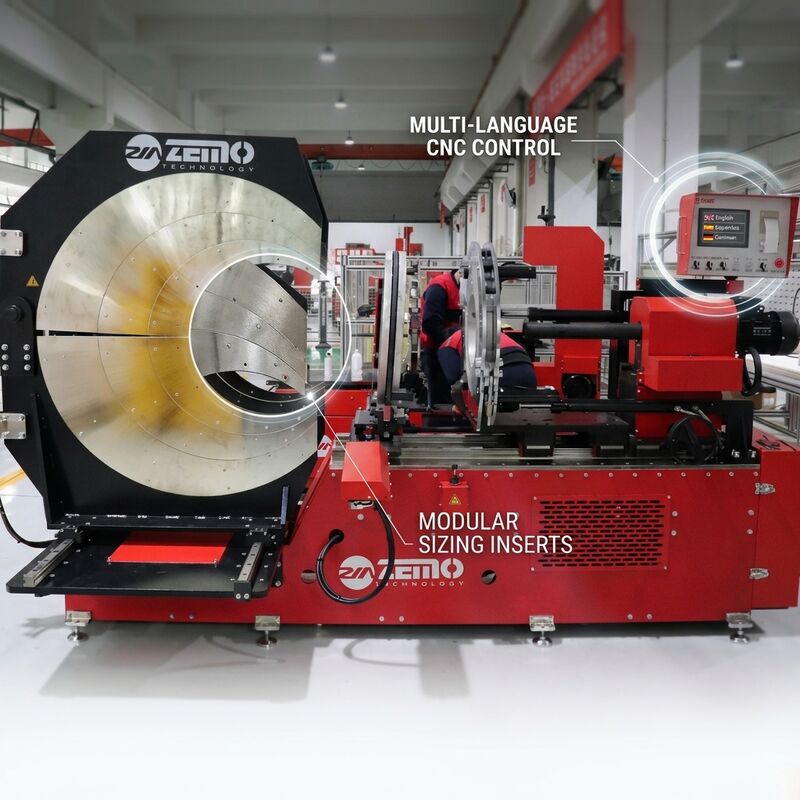

Yüksek verimli atölye ortamları için tasarlanan SHM1600-BR modeli, operatörlerin bir tarafta boruları yükleyip boşaltmasına olanak tanıyan çift hidrolik sıkıştırma istasyonlarına sahiptir, diğer taraf ise füzyon döngüsünü tamamlar, bu da tek istasyonlu makinelere kıyasla günlük üretim kapasitesini etkili bir şekilde ikiye katlar. Takviyeli köşebent plakalarına sahip ağır hizmet tipi kaynaklı çelik çerçeve, birkaç yüz kilogram ağırlığındaki 1600MM HDPE boruları işlerken bile yapısal rijitliği korur.

1. 10 inç HMI'lı Siemens PLC: Çok dilli destek, 50'den fazla boru/malzeme kombinasyonu için tarif yönetimi ve sıcaklık, basınç ve zaman parametrelerinin gerçek zamanlı proses görselleştirmesi ile endüstriyel sınıf kontrol sistemi
2. Çift İstasyonlu Üretim Mimarisi: Çift bağımsız sıkıştırma ve füzyon istasyonları, sürekli üretim iş akışı sağlar, bir tarafta yükleme ve boşaltma yapılırken diğer tarafta füzyon çalışır, atölye verimliliğini en üst düzeye çıkarır
3. CE ve ISO 21307 Sertifikalı: Avrupa güvenlik ve kaynak standartlarına tam uyum, bağımsız üçüncü taraf testleri ve proje ihale başvuruları için kapsamlı teknik belgelerle desteklenir
4. 380V Yüksek Güçlü Hidrolik Sistem: 380V üç fazlı güç, 10MPa'ya kadar sıkıştırma kuvveti üreten 3KW'lık bir hidrolik üniteyi çalıştırır, milimetrenin altındaki konumlandırma doğruluğu için Alman menşeli Bosch Rexroth oransal valfler kullanır
5. Otomatik Eyerlek Merkezleme Sistemi: Lazer ölçümü ve servo tahrikli hizalama, büyük çaplı borularda manuel ölçüm hatalarını ortadan kaldırarak eyerlek bağlantı parçasını boru tacı üzerine 0,5 mm tolerans dahilinde otomatik olarak konumlandırır
6. Entegre Boru Taşıma Vinçleri: Manuel kumandalı iki adet 500KG kapasiteli elektrikli vinç, ağır 800-1600MM boruların yüklenmesini ve konumlandırılmasını kolaylaştırır, vinç bağımlılığını ve operatör yorgunluğunu azaltır
7. Gelişmiş Kaynak Veri Yönetimi: Dahili bellek, proje kalite yönetim sistemleriyle entegrasyon için USB ve Ethernet aracılığıyla dışa aktarma olanağına sahip 5.000 füzyon kaydını depolar

SHM1600-BR, büyük çaplı HDPE boru hatlarında yüksek hacimli eyerlek bağlantı parçası üretimi gerektiren büyük ölçekli altyapı projeleri için tasarlanmıştır. Birincil uygulamalar arasında belediye su iletim ana hatları, büyük çaplı doğalgaz dağıtım ağları, enerji santrali dolaşım suyu sistemleri, tuzdan arındırma tesisi giriş ve çıkış başlıkları ve maden atık taşıma boru hatları yer alır. Çift istasyonlu mimarisi, birden fazla eşzamanlı proje sahasına hizmet veren özel üretim atölyeleri için özellikle uygundur.

Boyutu ve ağırlığı nedeniyle, SHM1600-BR, PLC kabini ve hidrolik bileşenler için dahili titreşim sönümleme montajlarına sahip güçlendirilmiş çelik çerçeveli ahşap bir kasada sevk edilir. Tüm açıkta kalan metal yüzeyler paketlemeden önce korozyon önleyici yağ ile işlem görür. Sevkiyat öncesi fabrika kabul testleri, 1600MM HDPE boru üzerinde eyerlek bağlantı parçası ile tam bir üretim döngüsünü kapsar. ZEMOWELD, 2 yıl tam garanti, yerinde devreye alma desteği (isteğe bağlı) ve uzaktan teşhis yoluyla ömür boyu teknik yardım sağlar.
